Seperti yang kalian tau bawah raspberry juga memilik model yang lain yaitu raspberry pi 4 compute modul jika kalian ada yang belum mengerti ane jelasin sedikit ya wkkw

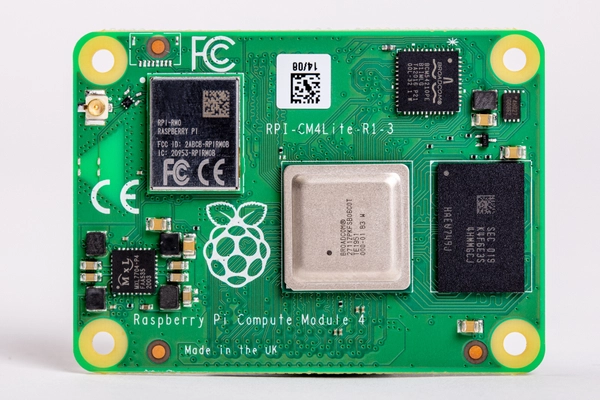

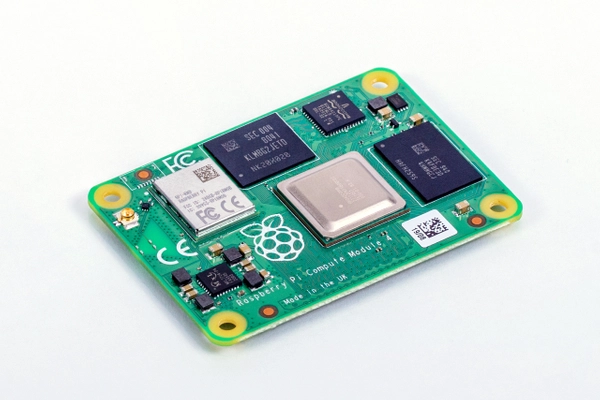

Compute Model 4
Menggabungkan processor ARM Cortex-A72 quad-core, output video ganda, dan berbagai pilihan antarmuka lainnya. Tersedia dalam 32 varian, dengan berbagai opsi RAM dan eMMC Flash, dan dengan atau tanpa konektivitas nirkabel.
Produk untuk membantu Anda mendesain dengan Compute Module 4
Modul 4 Raspberry Pi Compute adalah alat pengembangan yang sangat berharga. Memperlihatkan setiap antarmuka dari Compute Module 4, IO Board menyediakan platform pengembangan dan desain papan dasar referensi untuk Compute Module kami yang paling kuat, dan juga dirancang untuk diintegrasikan ke dalam produk akhir.
Raspberry Pi Compute Module 4 Antenna Kit disertifikasi untuk digunakan dengan Raspberry Pi Compute Module 4.
Spesifikasi
- Broadcom BCM2711 quad-core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz
- H.265 (HEVC) (dekode hingga 4Kp60), H.264 (dekode hingga 1080p60, enkode 1080p30)
- Grafik OpenGL ES 3.0
- Pilihan untuk SDRAM LPDDR4-3200 1GB, 2GB, 4GB atau 8GB (tergantung varian)
- Opsi untuk memori Flash eMMC 0 GB ("Ringan"), 8 GB, 16 GB, atau 32 GB (bergantung pada varian)
- Opsi untuk modul radio bersertifikasi penuh:
- 2,4 GHz, 5,0 GHz IEEE 802.11 b / g / n / ac nirkabel;
- Bluetooth 5.0, BLE;
- Sakelar elektronik terpasang untuk memilih antena jejak eksternal atau PCB
Raspberry Pi Compute Module 4 (CM4) baru saja dirilis! Terkejut? Tidak, dan kami juga tidak - Raspberry Pi Foundation telah mengisyaratkan bahwa mereka akan merilis modul komputasi untuk seri-4 untuk waktu yang lama.
Faktor bentuk mengalami perombakan total, tetapi ada perubahan yang lebih besar pada binatang kecil ini daripada yang terlihat pada pandangan pertama, dan kami akan memandu Anda melalui sebagian besar perubahan tersebut. Bonus utamanya adalah implementasi PCIe dan NVMe yang mudah, sehingga memungkinkan untuk memasukkan dan mengeluarkan data dari SSD dengan sangat cepat. Dikombinasikan dengan WiFi / Bluetooth opsional dan Gigabit Ethernet yang didesain dengan mudah, CM4 adalah monster konektivitas.
Salah satu proyek klasik yang ingin dibangun dengan a-Pi adalah NAS rumah yang sangat cepat. CM4 akhirnya memungkinkan hal ini.
Jika Anda tidak mengetahui modul komputasi, mereka adalah versi yang dipreteli dari apa yang mungkin Anda anggap sebagai Raspberry Pi, yang secara resmi dikenal sebagai faktor bentuk "Model B". Ditujukan untuk aplikasi komersial, modul komputasi kekurangan banyak kenyamanan dari saudara kandung mereka yang lebih besar, tetapi mereka menukarnya dengan fleksibilitas dalam desain dan memungkinkan beberapa fungsionalitas tambahan.
Modul komputasi tidak sepenuhnya ramah bagi pemula, tetapi kami sangat terkesan dengan sejauh mana Team Raspberry dapat membuat modul ini dapat diakses oleh peretas perantara. Sebagian besar karena desain terbuka papan IO Breakout yang juga dirilis hari ini. Dengan file desain KiCAD yang benar-benar terbuka, jika Anda dapat mengedit dan memesan PCB, dan kemudian menyolder ulang apa yang masuk melalui pos, Anda dapat mendesain untuk CM4. Manfaatnya adalah platform yang lebih ringan, lebih murah, namun secara signifikan lebih dapat disesuaikan yang mengemas kekuatan Raspberry Pi 4 ke dalam paket profil rendah 40 mm x 55 mm.
Jadi, mari kita lihat apa yang baru, lalu lihat sedikit apa yang diperlukan untuk memasukkan modul komputasi ke dalam desain Anda.
SANGAT PANJANG, SANGAT DIMM
Kejutan terbesar dengan CM4 adalah konektor baru. Sejak Raspberry Pi pertama mendapatkan modul komputasi, mereka datang dengan konektor SO-DIMM 200-pin, seperti papan memori DDR2 untuk laptop. CM4 mengubahnya, memilih dua konektor mezanin 100-pin berkecepatan tinggi dan berdensitas tinggi. Melanggar tradisi adalah hal yang traumatis, dan kami tahu bahwa beberapa dari Anda akan memiliki lemari penuh soket SO-DIMM, tetapi mereka melakukannya untuk alasan yang baik.
System-on-a-chip (SOC) yang digunakan keluarga Pi 4, Broadcom BCM2711, membawa lebih banyak kemampuan periferal ke party (PDF). Akibatnya, Pi 4 Model B mengambil konektor HDMI kedua, USB 3.0, dan Gigabit Ethernet. Tapi itu mampu lebih dari itu! Misalnya, tidak lama kemudian peretas yang giat menyadari bahwa USB 3.0 ada di bus PCIe dan menukar USB 3.0 untuk PCIe. Ini bisa dilakukan, tapi sulit, dengan beberapa pengerjaan ulang on-board yang rumit.
Modul komputasi ada untuk membuat semua kemampuan SOC tersedia dengan mudah bagi perancang. Mengemas PCIe bersama HDMI kembar dan periferal berkecepatan tinggi lainnya ke dalam konektor SO-DIMM yang lama tidak mungkin dilakukan, dan ini diisyaratkan oleh para insinyur Raspberry di musim panas. Oleh karena itu, konektor baru: Hirose DF40C-100DS-0.4V jika Anda sudah merasakan jari-jari desain papan yang gatal.
Dengan dua konektor mezanin sebagai pengganti satu SO-DIMM, desain CM4 menerapkan pemisahan yang bagus antara periferal berkecepatan rendah dan kecepatan tinggi. Satu sisi memiliki GPIO Raspberry Pi tradisional, daya, antarmuka kartu SD, dan Ethernet. Sisi lain menangani PCIe, USB, HDMI, dan kamera MIPI CSI dan garis tampilan DSI, masing-masing dua. Di satu sisi, itu berarti Anda memiliki lebih banyak IO kecepatan tinggi untuk dimainkan, dan di sisi lain, Anda dapat bertahan dengan desain satu konektor sederhana jika Anda tidak memerlukan perangkat berkecepatan tinggi apa pun.
Konektor baru juga memungkinkan footprint yang lebih kecil untuk modul, dan menurunkan tinggi dan berat papan saat dipasang di perangkat Anda. Mereka menerapkan pemisahan yang lebih baik antara domain kecepatan tinggi dan kecepatan rendah, sehingga lebih mudah untuk menatanya. Heck, harganya bahkan lebih murah untuk pasangan daripada soket SO-DIMM lama. Dan mengingat ini adalah tradeoff untuk PCIe, kami tidak menyesali perubahan sedikit pun.
CM3 memiliki lebih banyak opsi pemesanan daripada CM2, dan Pi 4 Model B memiliki lebih banyak opsi konfigurasi memori daripada Pi 3 Model B. Namun CM4 mengambil alih. Ada 32 jenis yang berbeda, dengan harga yang berbeda pula. Mengapa? Ada empat tingkatan RAM, empat tingkatan penyimpanan eMMC on-board, dan modul nirkabel opsional. (4 x 4 x 2 = 32.) Mari kita mulai dengan model dasar: CM4 tanpa nirkabel, 1 GB RAM, dan tanpa eMMC. Anda akan dikenakan biaya $ 25.
Untuk opsi lainnya, ini seperti topping pizza. Tambahan $ 5 membuat Anda nirkabel. Untuk $ 5 per tingkat, Anda dapat menambahkan eMMC 8 GB, 16 GB, atau 32 GB. Untuk mendapatkan papan dengan RAM 2 GB biayanya $ 5, 4 GB biayanya $ 20, dan 8 GB biayanya $ 45.
Kuis Singkat: Berapa CM4 Lite (tanpa eMMC) dengan WiFi dan RAM 4 GB? Kami mendapatkan $ 50. CM4 dengan nirkabel, eMMC 32 GB, dan RAM 2 GB? Juga $ 50. A Pi dengan segalanya (nirkabel / 32 GB eMMC / 8 GB RAM)? $ 90.
Beberapa kemungkinan konfigurasi tercantum dalam lembar data sebagai "Massal" sementara yang lain sebagai "1 + / Massal", jadi mungkin konfigurasi tersebut tidak tersedia dengan mudah bagi pengguna yang lebih kecil. Misalnya, jika Anda menginginkan nirkabel dalam jumlah 1, Anda mungkin dibatasi pada konfigurasi RAM 2 GB atau 4 GB. Namun, semua tingkatan eMMC tersedia secara merata. Karena ini semua dapat berubah tergantung pada permintaan pelanggan dalam jangka panjang, Anda mungkin ingin memeriksa situs web Raspberry Pi untuk yang terbaru.
PLUS PCIE, MINUS USB 3.0
Dibandingkan dengan Pi 4 Model B, CM4 jauh lebih fleksibel. Perbedaan utamanya adalah CM4 tidak lagi menggunakan bus PCIe untuk USB 3.0. Pilihan ini masuk akal untuk papan yang berorientasi konsumen, tetapi CM4 adalah untuk desainer. PCIe dapat ditambahkan dengan sangat mudah ke desain CM4: yang Anda butuhkan hanyalah soket yang tepat dan rel daya 3,3 V dan 12 V. Dan ini bahkan telah diuji dengan NVMe solid-state drive yang lebih baru. Insinyur Raspberry Dominic Plunkett memberi tahu kami bahwa mereka mendapatkan kecepatan tulis 390 MBytes / dtk di lab, yang cukup dekat dengan kecepatan maksimum teoretis. Anda menukar ini dengan port USB 3.0 Model B, tetapi jika yang Anda cari adalah SSD I / O yang cepat, PCIe dengan NVMe adalah yang paling canggih. Lumayan untuk komputer papan tunggal!
Model B hanya memiliki satu konektor kamera MIPI CSI dua jalur dan satu konektor tampilan MIPI DSI dua jalur yang rusak. CM4 memungkinkan dua dari masing-masing, mengaktifkan pencitraan 3D stereoskopis, misalnya. (Anda juga bisa melakukan ini dengan CM3 +, tapi itu sudah tua dan rusak saat ini.) Selain itu, Model B hanya memperlihatkan versi dua jalur CSI dan DSI, sementara CM4 juga memberi Anda varian empat jalur untuk bandwidth yang lebih tinggi. Dengan menggunakan ini, Anda bisa mendapatkan kinerja yang lebih tinggi dari kamera tanpa menggunakan perangkat keras eksternal. Ingin video dengan frekuensi gambar atau resolusi sangat tinggi di layar DSI? CM4.
Bahkan modul WiFi / Bluetooth opsional lebih fleksibel. Selain antena PCB onboard, mereka telah menambahkan konektor UFL untuk antena eksternal, dan antena internal dan eksternal dapat diaktifkan atau dinonaktifkan dari perangkat lunak sesuai kebutuhan. Ini menjadikan CM4 pilihan yang tepat untuk aplikasi WiFi yang menuntut, atau hanya untuk membangun di dalam kotak logam. Raspberry Pi Foundation akan menjual antena bersertifikasi FCC untuk digunakan dengan CM4, atau Anda dapat membawanya sendiri tetapi kemudian terserah Anda.
Terakhir, chip Ethernet mendapat sedikit peningkatan, ke BCM54210PE pada CM4. Ini masih merupakan chip Gigabit Ethernet PHY, tetapi yang ini juga mendukung IEEE 1588 Precision Time Protocol. Jika Anda membutuhkan sinkronisasi waktu yang lebih baik dari NTP, Anda tahu apa arti semua ini.
PERTANYAAN-PERTANYAAN TERBUKA
Kami memperhatikan dua hal yang membuat kami penasaran saat mengerjakan lembar data CM4 dengan sisir bergigi rapat.
Pertama, dikatakan bahwa CM4 lebih efisien daripada Model B, jadi menggunakan lebih sedikit daya. Tetapi karena berada pada papan yang lebih kecil, ini tidak secara pasif dipanaskan sebaik Model B, dan mungkin masih lebih rentan untuk memperlambat kecepatan CPU agar tidak terlalu panas. Belum ada angka yang tersedia, tapi kami akan mencoba Model B dan segera menempatkan keduanya untuk perbandingan uji stres. Tetap disini.
Kedua, ada kalimat menggoda tentang dua masukan analog yang tersisa di IC manajemen daya MXL7704, dan Anda dirujuk ke lembar data (PDF) untuk studi lebih lanjut. Mereka tampaknya dipecah dalam pin berlabel AIN0 dan AIN1 di papan IO resmi. Tampak bagi kami seperti tantangan telah dilemparkan.
Akhirnya, terkadang fleksibilitas bertentangan dengan kemudahan penggunaan. Model B dilengkapi dengan total empat port USB: dua USB 3.0 dan dua USB 2.0. USB 3.0 dipotong, dan CM4 hanya memiliki koneksi untuk satu port USB 2.0, karena itulah yang awalnya didukung oleh Broadcom SOC. Jika Anda menginginkan lebih banyak port USB, Anda harus membangun hub Anda sendiri. Itulah yang mereka lakukan di Model B, dan itu juga yang mereka lakukan di papan demonstrasi CM4 IO. Dan berbicara tentang papan IO…
MEMULAI: DEWAN IO DEMO
90% dari sirkuit adalah hub USB dan pengaturan daya. Bagian belakangnya hanyalah bekas.
Kami mendapat papan IO yang dikirimkan bersama dengan CM sampel kami
4. Dengan dokumentasi yang solid serta file desain KiCAD yang tersedia, pada dasarnya ini adalah template untuk membuat desain berbasis CM4 Anda sendiri. Coba lihat!
Kami terkesan dengan betapa sedikitnya yang dibutuhkan untuk menghadirkan semua fungsi CM4 ke dunia nyata. Port HDMI hanya disambungkan langsung dari konektor ke konektor, seperti juga kamera MIPI dan garis tampilan. Ethernet diimplementasikan dengan perlindungan power-over-Ethernet, tetapi jika Anda tidak membutuhkannya, Anda cukup menghubungkan langsung dari CM4 ke magnet. (Atau ke transceiver optik?) PCIe juga sederhana: di luar rel daya 3,3 V dan 12 V, semuanya langsung dari CM4 ke soket.
Menemukan permata ini dari resistor pullup pada sakelar daya kartu SD.
Memang, satu-satunya bagian dari papan IO yang terlihat seperti mengambil pekerjaan desain (jangan tersinggung, teknisi RPi!) Adalah hub USB 2.0 yang memungkinkan hingga empat koneksi, yang dapat Anda salin langsung jika Anda ingin desain yang teruji. , dan catu daya yang diubah dari jack barel 12 V menjadi 5 V untuk CM4 dan menjadi 3,3 V untuk konektor PCIe. Kartu SD, untuk mengakomodasi CM4 versi tanpa eMMC “Lite”, memiliki sakelar sisi tinggi sehingga dapat dimatikan oleh CM4 untuk menghemat daya saat tidak digunakan. Yang lainnya hanyalah kabel.
Tetapi mereka tidak selalu kabel sederhana, dan inilah satu-satunya alasan bagi orang yang belum merancang papan berkecepatan tinggi. Pada dasarnya ada dua kelas jejak yang perlu Anda perhatikan: pasangan diferensial 90 Ω dan pasangan diferensial 100 Ω. Grup pertama mencakup PCIe dan USB, dan dalam pasangan keduanya harus disesuaikan hingga 0,15 mm, dengan 0,1 mm direkomendasikan untuk PCIe. 100 pasangan Ω ditentukan untuk koneksi Ethernet, HDMI, dan MIPI CSI dan DSI.
Menurut lembar data, panjang lintas pasangan secara signifikan kurang penting, tetapi antara dua garis dalam pasangan diferensial, ada manfaatnya untuk mencocokkan panjang. KiCAD melakukan pasangan diferensial sejak CERN menambahkannya pada tahun 2015, dan toolkit Saturn PCB sangat disarankan untuk menghitung lebar jejak yang dikontrol impedansi, tetapi ini hanya untuk Windows. (Anda mungkin bisa hanya memasukkan lebar jejak dan pemisahan dari desain papan IO dan mengabaikan seluruh masalah ini.)
Tentu saja, Anda tidak memerlukan semua periferal berkecepatan tinggi ini kecuali jika Anda membutuhkannya. Anda dapat menjalankan server CM4 dengan eMMC dan nirkabel hanya menggunakan pin 5 V dan GND, dengan asumsi Anda memiliki cara untuk memasukkan perangkat lunak ke eMMC sejak awal. Untuk pengalaman klasik tanpa kepala-Pi, Anda juga dapat memasang jalur kartu GPIO dan SD, semuanya tanpa mengkhawatirkan impedansi. (Perhatikan bahwa Anda dapat melakukan ini hanya dengan menggunakan konektor mezanin berkecepatan rendah. Bagus.)
Tapi bukan itu alasanmu ada di sini. Anda ingin mengubah desain referensi papan IO menjadi NAS PCIe kustom berkecepatan tinggi, ingat? Pergilah! Ingatlah untuk merancang banyak LED status.
BUNGKUS
Kesimpulannya, CM4 adalah segalanya dari Raspberry Pi 4 Model B, kecuali dalam paket yang lebih fleksibel dan kurang ramah konsumen. Muncul dalam 32 varietas berbeda, dan memperlihatkan beberapa periferal kelas atas yang serius, yang lebih mengesankan untuk label harga rendah. Biaya masuk yang sebenarnya adalah mendesain papan Anda sendiri agar sesuai dengan itu, tetapi bahkan itu tidak terlihat terlalu buruk dengan bantuan. Kami berharap untuk melihat apa yang Anda semua lakukan dengannya.
Mohon maaf jika ada salah kata dan sebagainya :)
